自动平衡记录（调节、报警）仪
一、产品简介
      EH系列180mm记录仪，它采用多年积累的信息情报和引进新电子技术和精密机械而生产的高可靠性的记录仪。
      按各种组合方式有九百多种型号供选用。记录方式有单笔、双笔、三笔的笔书写式和6~12点及24点的行打点式；调节方式有2位置式、3位置式、PID式；报警方式有上限式、下限式、上下限式。有这些组合，可提供拥护迫切期待的优质记录仪。用于所有的温度、压力流量、气象观察、计测、控制。

二、产品特点
高精度：工业用记录仪精度为±0.5%。用***的电子技术和高可靠性的设计，根据用户需要可提供指示精
度达到输入量程的±0.25%的产品。在工业记录仪中获得了精度。
长寿命：高分辨、长寿命的平衡用滑线电阻
高可靠：良好的密封性，高可靠性的输入切换开关
可读性：安装标准的照明灯
记录清晰：应用临界阻尼记录曲线清晰
适应性：丰富而齐全的选择
维修简便：容易维护检修的单元结构
操作灵活：牢固的结构和方便的前面操作

三、技术参数
输入信号：mV-DC3mV以上、热电组-30℃以上（Pt100）
刻度长度：180mm
指示精度：输入量程的±0.5%
指示回差：输入量程的0.25%
平衡时间：输入量程移动约2S（50Hz）
记录纸：折叠式—有效记录180mm（全幅200mm）全长20m
            笔书写式—单笔、双笔、三笔三种
            打点式—6点、12点、24点三种
            笔书写式：纤维笔连续记录；***笔（红）、第2笔（绿）、第3笔（蓝）
            打点式：各点蘸印泥盘打点记录
            打点式：6点：1红、2黑、3天蓝、4绿、5棕、6紫
                  12点：1红、2黑、3天蓝、4绿、5棕、6紫、7橙、8灰、9蓝、10草绿、11桃红、12枚红
                  24点重复12点及1~24点数字打印
走纸速度：12.5、25、50、100mm/h4速及快速Fast
打点时间：6S（50Hz）、5S（60Hz）
记录笔间隔：约4mm（多笔时）
抬落笔（笔式）：手动，各笔独立
电源：AC220V 50Hz
允许电压变动：额定值的10%~15%
环境温度：0℃~50℃
相对湿度：10%~90%RH
允许信号源电阻：
直流电压输入:3mV＜量程 电压≤500mV-10KΩ以下
                  500mV＜量程 电压≤100mV-10KΩ以下
                  热电偶输入:10KΩ以下
                  热电偶输入:每1线10Ω以下
输入电阻：直流电压输入:3mV≤量程 电压≤500mV-约8MΩ
                        500mV＜量程 电压≤100mV-约1MΩ
                        热电偶输入-约8Ω
绝缘电阻：测定端和接地端子间DC500V 20MΩ以上
            电源端和接地端子间DC1000V 20MΩ以上
            测定端和电源端子间DC1000V 20MΩ以上
绝缘强度：测定端和接地端子间AC500V 1min
            电源端和接地端子间AC1000V（100V系列电源）1min
                        AC1500V（200V系列电源）1min
            测定端和电源端子间AC1000V（100V系列电源）1min
                        AC1500V（200V系列电源）1min
照明灯：荧光灯（但24点仪表无照明）
消耗功率：约35W
门：铝制压铸件漆黑钯
外壳：普通钢板漆银灰色
安装方法：面板嵌装式——仅打点式仪表安装角度可后倾30℃
重量：约13.5~16.5Kg
开孔尺寸：281X 281（mm）


■型号一览

·单笔（记录仪，记录报警仪）  打点式（记录仪，记录报警仪，记录调节仪）

□内填入输入点数，输入点数6,12,24点时分别填6,12,24.（例：mV输入，6点记录仪为EH800-06）。

*作为主机附加的报警单元或调节单元（宽288*高144*深370mm).

Δ作为特殊规格应先协商后订货。

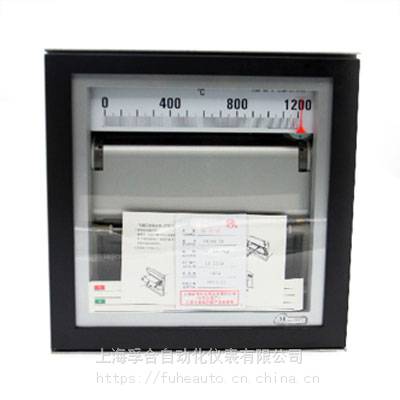

上海大华仪表厂  EH100-06 K 0-1200℃  温度记录仪， 【可维修】【可替代】，欢迎咨询，Tel:  18616981255
