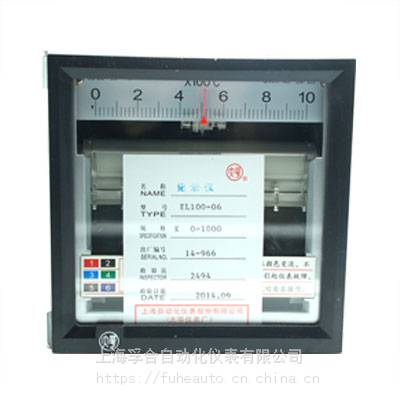

EL系列
小型自动平衡记录调节报警仪
一、产品概述
EL系列仪表是应用新电子和机械技术而制造的具有高质量、高可靠的小型记录仪、记录调节仪和记录报警仪。
基型品种有记录和记录报警仪；记录方式有单笔、2笔、3笔和6点打点式，调节方式有二位置式、三位置式、比例位置式、PID式；报警方式有上限式（下限式）和上下限式；输入种类有mA、mV、热电偶、热电阻等。
二、产品特点
用IEC推荐DIN标准规定尺寸144mm*144mm,体积小、重量轻、搬运方便。
小型化多功能
具有记录幅度100mm，精度±0.5?，全刻度设定报警等许多优良性能。
采用高可靠性元件，以无需维修保养为目标；采用密封式导电塑料滑线电阻，使用干簧开关的输入变换器以及自润滑轴承等各种高可靠的长寿命元件。
采用引刷刻度板，便于刻度互换，检查简易。
记录清晰
采用廉价掉方便的纤维记录笔，记录清晰不断线，便于保养。
丰富齐全的选件
为了进一步发挥L系列仪表的功能，被有高速计、传送信号等丰富的选购件。
根所需要按照型号分类方法，正确写明仪表的型号
根据配用的检测仪表信号输入种类，按分度号范围一览表，正确写明分度号及测量范围。
选用选购件时须同技术部门协商解决。
如订购PID式记录调节仪，除写明型号、输入种类、分度号外，还必须写清输出信号的范围。
如用户订购此仪表用以代替外形尺寸为160*160（mm）的老仪表时，请在订货时提出。
我厂有提供专用外框，使原仪表屏幕的开孔尺寸无需更动，就可安装。
三、产品参数
输入信号：mV－DC 10mV 以上，DC 500mV 以下
热电偶-K，J，E，T300℃以上
S，B600℃以上
热电阻：50℃以（Pt100）
刻度长度：100mm
指示精度：输入量程的土0.5﹪
指示回差：输入量程的0.25﹪
平衡时间：输入量程移动约2s
记录纸：折叠式有效幅100mm（全幅114mm） 全长10m
记录点数：笔式-1，2，3 笔 3 种, 打点式-6 点
记录方式：笔式-纤维笔连续记录。打点式-各点各色，墨水印泥盒，打点记录
6 点-1 红、2 黑、3 蓝、4 绿、5 茶、6 紫
走纸速度：单速20mm/h（单笔，多点），三速10，20，40mm/h（二笔，三笔）
打点间隔：6s（50Hz） 5s（60Hz）
记录笔间隔：约3mm
电源：AC 200V（50Hz）
允许电压变动：额定值10﹪～-15﹪
相对温度：0～50℃
相对湿度：10﹪～90﹪RH
允许信号源阻：mV-10kΩ以下，热电偶-10kΩ以下（附熔断指示的志合150Ω以下），热电阻-每线10Ω以下
输入电阻：约8MΩ
共模电压：AC 200V
开孔尺寸：138 X 138（mm）
一笔（记录仪、记录报警仪、记录调节仪） 打点式（记录仪、记录报警仪）
记录 方式 | 机 种 | 报警方式或 调节方式 | 输 入 信 号 | ||||
mA | mV | 热电偶 | 热电阻 | ||||
单笔 | 记录仪 | EL900-01 | EL800-01 | EL100-01 | EL200-01 | ||
记录报警仪 | 上限或下限式 | EL926-01 | EL826-01 | EL126-01 | EL226-01 | ||
上下限式 | EL936-01 | EL 836-01 | EL136-01 | EL236-01 | |||
记录调节仪 | 2位置式 | EL921-01 | EL821-01 | EL121-01 | EL221-01 | ||
3位置式 | EL932-01 | EL832-01 | EL132-01 | EL232-01 | |||
比例位置式 | EL941-01 | EL841-01 | EL141-01 | EL241-01 | |||
P I D 式 | 开关脉冲型 | EL961-01 | EL861-01 | EL161-01 | EL261-01 | ||
开关伺服型 | EL962-01 | EL862-01 | EL162-01 | EL262-01 | |||
电流输入型 | EL963-01 | EL863-01 | EL163-01 | EL263-01 | |||
打点式 （6点） | 记录仪 | EL900-06 | EL800-06 | EL100-06 | EL200-01 | ||
记录报警仪 | 上限或下限式 | EL926-06 | EL826-06 | EL126-06 | EL226-01 | ||
上下限式 | EL936-06 | EL836-06 | EL136-06 | EL236-01 | |||
注：密集安装记录仪在型号后加M。例如：EL900-06M.
·二笔（记录仪、记录报警仪）
记录 方式 | 机 种 | ***笔机能 | 第2笔机能 | ||
记 录 | 上限或下限报警 | 上下限式报警 | |||
二笔 | 记录仪 | 记录 | FL□□00 | — | — |
记录报警仪 | 记录 | — | FL□□06 | FL□□07 | |
上限或下限式报警 | — | FL□□66 | — | ||
上下限式报警 | — | — | FL□□77 | ||
注：□□内填入各笔的输入信号，按顺序为***笔，第2笔。mA输入为9，mV输入为8，热电偶输入为1，热电阻输入为。（例：***笔mV输，第2 笔
热电偶输入的记录仪为FL8100）。
密集安装记录仪在型号***加M。例如：FL8100M。
·三笔（记录仪、记录报警仪）
记录
方式 |
机 种 |
***笔机能 |
第2笔机能 | 第3笔机能 | ||
记 录 | 上际或下限式报警 | 上下限式报警 | ||||
三笔 | 记录仪 | 记录 | 记录 | GL□□□000 | — | — |
记录报警仪 | 记录 | 记录 | — | GL□□□006 | GL□□□007 | |
记录 | 上限或下限式报警 | — | GL□□□066 | — | ||
记录 | 上下限式报警 | — | — | GL□□□077 | ||
上限或下限式报警 | 上限或下限式报警 | — | GL□□□666 | — | ||
上下限式报警 | 上下限式报警 | — | — | GL□□□777 | ||
注：□□□内填入各笔的输入信号，按顺序为***笔，第2笔，第3笔。mA输入为9, mV输入为8，热电偶输入为1，热电阻输入为2，（例：***笔
mV输入，第2笔热电偶输入，第3笔热电阻输入的记录仪为GL812000）。
